レーザーミシン加工のデータの作り方

画像:レーザーミシン加工のデータの作り方

下記はミシンデータをイラストレーターで作ったものです。
上も下も一見同じに見えますが実はレーザーでカットした場合は
全く違った結果になりますので注意が必要です。

上のデータは短い直線を作ってそれを間隔を決めてコピーをして
作ったものです。
下のデータはイラストレータの破線作成機能を使って作ったものです。
印刷データを作成するときはこの破線機能を使えばミシン目を入れた
ようなデータが作れますが、レーザーの場合はデータが分割されてい
ないといけません。それを確認するためにイラストレータの表示の機
能のアウトラインという方法で表示
させてみてください。

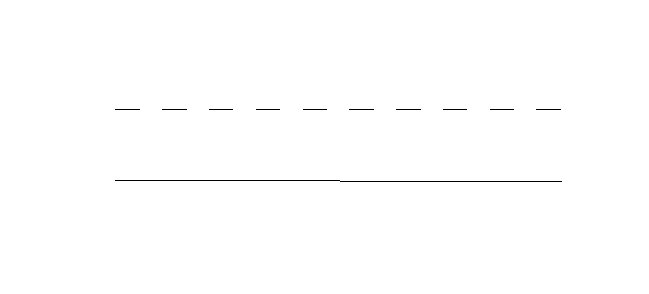

すると下記のようなデータになっています。これをレーザーでカット
すると下記にように見えたとおりにカットしてしまいます。

ミシン目をレーザーでカットする場合直線のミシン目データを作るのは
さほど苦労しませんが、曲線のミシン目データを作るのはかなり大変です。
どなたかよい方法知りませんかでしょうか
